влагоотделитель на компрессоре своими руками Влагоотделитель для компрессора – фильтрационный элемент. Он установлен либо в самой конструкции агрегата, либо находится на трубопроводной магистрали. Его основной задачей является обеспечение стабильной работы оборудования.

Влагоотделитель для компрессора

Принцип действия влагоотделительного приспособления

Устройство называют предварительным фильтром. Оно работает по такому принципу. Воздушные массы попадают внутрь рабочего пространства оборудования посредством вращения лопастей или других подвижных элементов. Пары жидкости и твердые частицы, присутствующие в них, оседают на внутренних стенках. Чтобы эти вещества не попали в выходящий сжатый воздух, они проходят фильтр.

Если в оборудовании отсутствует влагоотделитель для компрессора, это приведет к дефектам в покраске. На обрабатываемой поверхности могут появиться пузырьки воздуха, ухудшится адгезия лакокрасочного средства.

Функции фильтра

Устройство служит для очищения поступающих в оборудование воздушных масс от компрессоре таких элементов:

  • песка;
  • ржавчины;
  • пыли;
  • мелких частиц резины;
  • воды.

Масла, используемые для нормальной работы оборудования, также могут попасть в воздушную систему. Фильтр сможет их остановить. Он очистит воздушные массы от этих примесей.

Примечание. Такое фильтровальное устройство можно приобрести в специализированном магазине. Также можно сделать влагоотделитель для компрессора своими руками.

Для этого существует большое количество технологий.

Как сделать влагоотделитель для компрессора своими руками

Влагоотделитель для компрессора своими руками

Смастерить такое фильтровальное устройство можно в домашних условиях. Есть несколько способов. Сделать влагоотделитель для компрессора своими руками можно из таких приспособлений:

  • ресивера;
  • силикагеля;
  • ресивера от холодильника.

Все из способов просты в исполнении.

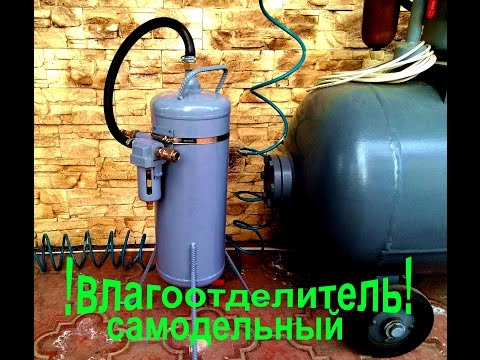

Влагоотделитель для компрессора из ресивера

Необходим баллон для пропана, который предварительно очищен от остатков газа. Его устанавливают вертикально, при этом кран должен находиться снизу. В верхней части ресивера вваривают горизонтально входной штуцер.

Важно. Вварить нужно не в центре баллона, а немного со смещением в сторону. Так воздушные вихри будут образовываться вдоль внутренних стенок рабочего пространства.

В качестве выходного патрубка выступает металлическая труба. Ее длина внутри рабочего пространства должна составлять 2/3 длины ресивера. Трубу приваривают сверху по центру баллона. Чтобы обеспечить эффективный выход воздушных масс, ее заполняют стружкой с токарного станка.

как сделать влагоотделитель для компрессора

Влагоотделитель из силикагеля

Приобрести это вещество можно в любом строительном магазине. Силикагель необходимо засыпать в разборную емкость. В ней происходит выпаривание влаги. Ее приваривают во внутреннем пространстве баллона.

Для правильного и качественного очищения воздушных масс, они должны пройти через весь слой силикагеля. При этом вход и выход воздуха в оборудовании ставятся в противоположных сторонах.

Существует еще один способ изготовления влагоотделителя из силикагеля. Для этого понадобится фильтр от пневматической системы грузовых автомобилей. В нем уже содержится силикагель. Поэтому необходимо произвести его небольшую доработку. Выполняют ее посредством токарно-фрезерных работ. Фильтр закрепляют во внутреннем пространстве оборудования.

как сделать влагоотделитель для компрессора своими руками

Как сделать влагоотделитель из ресивера для холодильника

Этот способ считается самым простым и эффективным. Для изготовления фильтровального устройства понадобится работающая холодильная установка. Ее подключают к компрессору. Предварительно необходимо обеспечить герметичность камер холодильника. Дверки спаивают. Также в оборудовании устанавливают спускной клапан. С его помощью будет выводиться конденсат.

Общие рекомендации

Выбирая способ изготовления влагоотделительного устройства, необходимо учитывать мощность компрессорной установки. При большом напоре воздушных масс некоторые фильтры не могут качественно их очистить. Это приведет к поломке основного оборудования.

Необходимо следить за работой оборудования. При его интенсивной эксплуатации требуется регулярная очистка влагоотделителя. Для этого устройство извлекают из оборудования и промывают проточной водой. Это поможет избавиться от твердых частиц.
